Краны Баттерфляй – тип задвижек, используемых для регулирования потока жидкости или газа в трубопроводах. Они получили свое название из-за особого вида диска, который напоминает раскрытые крылья бабочки.

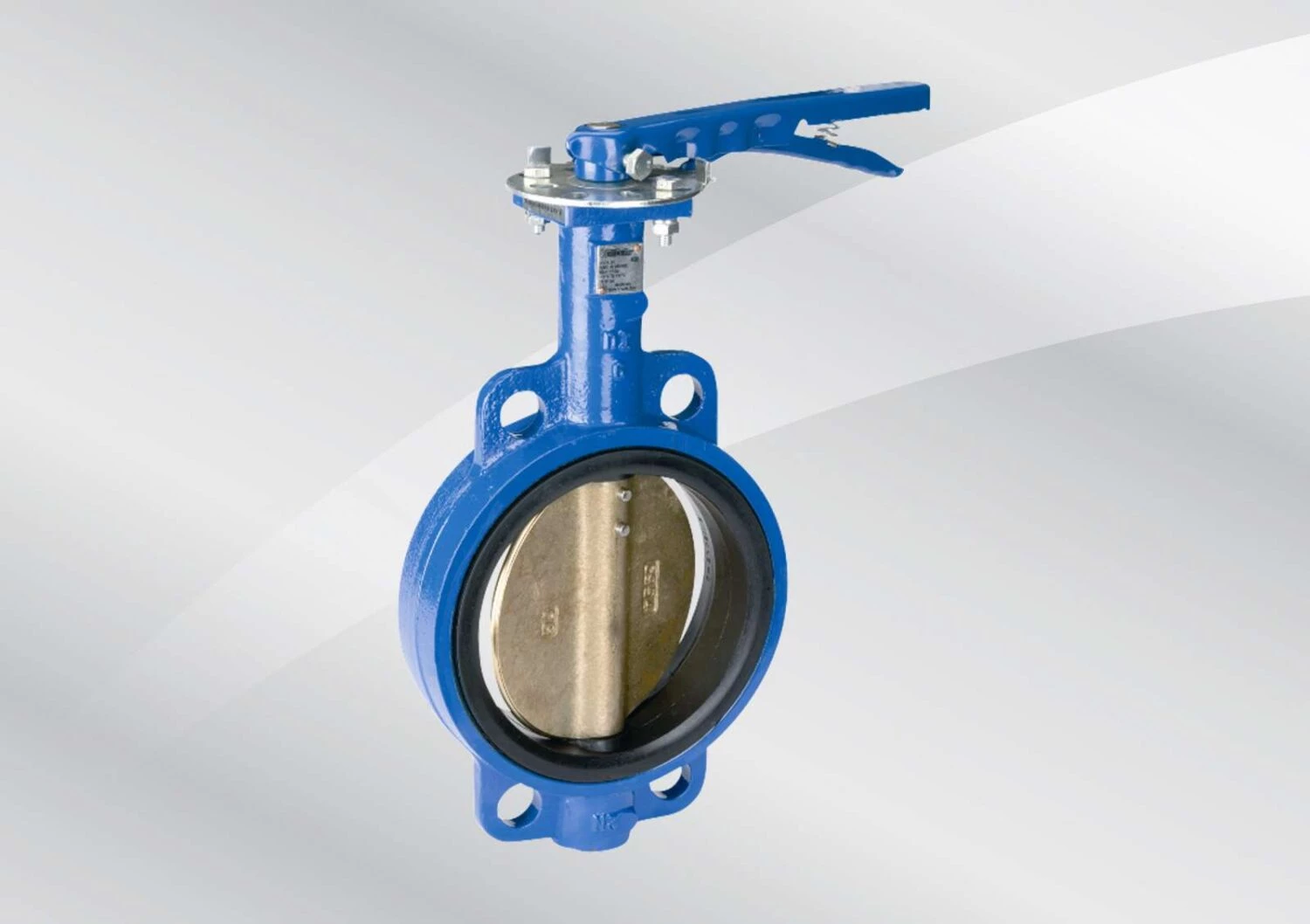

кран Баттерфляй

Строение

Краны Баттерфляй являются эффективными благодаря своей компактности и низкому сопротивлению потока. Их простая конструкция с диском, который вращается на 90 градусов, позволяет быстро открывать и закрывать поток, что улучшает производительность системы. Благодаря малому сопротивлению потока в открытом положении, краны Баттерфляй обеспечивают эффективную передачу жидкости или газа, снижая энергопотери и обеспечивая более эффективную работу системы.

Основные компоненты крана Баттерфляй включают:

  • Диск. Центральная часть крана, вращающаяся вокруг оси. Диск может быть покрытым или без покрытия, в зависимости от требований среды.
  • Вал. Ось, на которой крепится диск и которая обеспечивает его вращение. Вал соединен с приводом, который позволяет оператору управлять положением диска.
  • Уплотнители. Резиновые или эластомерные накладки, размещенные вокруг диска, предотвращают протекание жидкости или газа.
  • Корпус. Внешняя оболочка крана, которая содержит диск, вал и уплотнения. Корпус обычно изготовлен из металла или пластика и имеет отверстия для подключения труб.

Преимущества кранов Баттерфляй

Задвижки Баттерфляй имеют следующие достоинства:

  • Компактность и легкость. Задвижки имеют компактный дизайн и небольшую массу, что делает их удобными в установке и обслуживании.
  • Быстрое открытие и закрытие. Позволяют быстро открывать и закрывать поток благодаря вращению диска на 90 градусов. Это особенно важно при необходимости аварийного отключения системы.
  • Низкое сопротивление. Дизайн кранов Баттерфляй обеспечивает низкое сопротивление потока при полностью открытом положении.
  • Надежность и долговечность. Задвижки имеют меньшее количество движущихся частей по сравнению с другими типами кранов, что уменьшает вероятность поломок и повышает их надежность.
  • Регулировка потока. Этот вид арматуры используется для точного регулирования потока жидкости или газа, позволяя операторам устанавливать нужное значение расхода или давления.

Выбор оптимального типа крана зависит от конкретных требований системы и условий эксплуатации.

Сферы использования

Краны Баттерфляй широко применяются в различных отраслях и системах:

  • Химическая промышленность – для регулирования потока химических веществ, сырья и продуктов, в процессах смешивания, перекачки, дозирования и контроля.
  • Пищепром. Часто применяются в производстве пива, вина, молочных изделий, соковых концентратов и других продуктов.
  • Водоснабжение и канализация – для контроля потока питьевой воды, сточных вод и других жидкостей. Обеспечивают эффективную регулировку расхода и перекрытие трубопроводов.
  • Энергетика. Задвижки незаменимы в системах охлаждения, водоотведения, парогенерации и других процессах.
  • Общестроительные проекты – системы отопления, вентиляции и кондиционирования воздуха, пожаротушения, орошения.

Краны Баттерфляй имеют широкий спектр применений благодаря своей эффективности, надежности и удобству установки. Выбор конкретного типа задвижки зависит от требований системы.
