Силовые разъёмы из каучука и пластика для стройки и производства: классы защиты IP и правила подключения

Здравствуйте дорогие друзья. Меня зовут Игорь, я работаю в компании "Кабель Иркутск" и занимаюсь промышленными кабелями, щитовым оборудованием, аппаратами защиты и светотехникой уже больше пятнадцати лет. В этой статье я расскажу про силовые разъёмы — тему, которая на первый взгляд кажется простой, но на практике вызывает немало вопросов даже у опытных электромонтажников.

Каучук или пластик: в чём принципиальная разница

На первом этапе нужно разобраться с материалом корпуса, потому что от этого зависит очень многое. Пластиковые разъёмы — это, как правило, термопласт ABS или полиамид. Они лёгкие, дешевле в производстве, и для цехов с нормальными условиями эксплуатации вполне подходят. Но суть в том, что ударная стойкость у пластика ниже, и при температурах ниже минус двадцати он начинает вести себя непредсказуемо: трескается от падения, теряет эластичность уплотнений.

Каучуковые разъёмы, точнее — с корпусом из неопрена или натурального каучука, совсем другая история. Дело в том, что каучук сохраняет гибкость при минус сорока градусах, что для иркутских зим критично. На стройплощадках, где кабель постоянно перетаскивают, наступают на него сапогами, бросают в снег — каучуковая арматура отрабатывает без вопросов. Соответственно, для временных питающих линий на открытом воздухе я рекомендую именно каучук.

Классы защиты IP: что это значит и как читать маркировку

Что это значит — два числа после букв IP? Первая цифра — степень защиты от твёрдых частиц и пыли (от 0 до 6), вторая — от воды (от 0 до 8 или буква K). Разберём самые актуальные для стройки и производства значения.

IP44 — базовый уровень для временных строительных подключений в защищённых местах: под навесом, в коридоре. Защита от брызг с любого направления, но не от струи воды. IP54 — пыленепроницаемый корпус и защита от водяных струй, это уже уличный минимум для постоянных установок. IP67 — полная пыленепроницаемость и погружение на глубину до одного метра. Такие разъёмы ставят в смотровых ямах, тоннелях, на открытых технологических площадках.

Здесь такой момент: сам разъём может иметь высокий IP, но если кабельный ввод не обжат правильно или уплотнительное кольцо сдвинуто — защита падает до нуля. На практике я видел IP67 с вытащенным уплотнением и заткнутым тряпкой вводом. Вот потому что монтажники торопились, не проверили сборку. Итог — короткое замыкание в мокром корпусе.

Типы промышленных разъёмов: вилки, розетки, разветвители

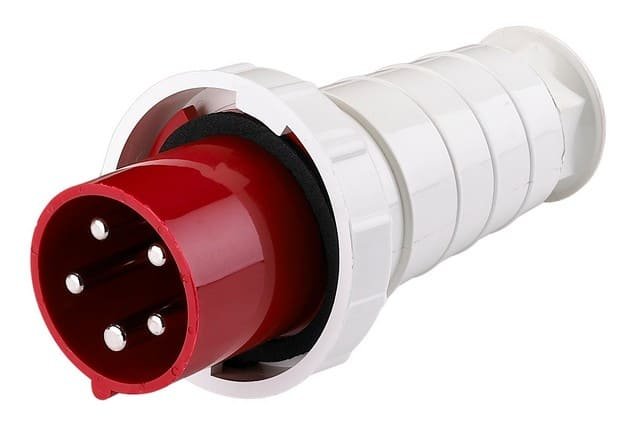

По функции силовые разъёмы делятся на переносные вилки, стационарные розетки (панельные и на кабель), угловые вилки и разветвители. Для строительного питания чаще всего используют трёхфазные пятиконтактные разъёмы на 380В — три фазы, ноль и заземление. Это отличные параметры для подключения сварочных постов, компрессоров, башенных кранов.

Однофазные разъёмы на 230В с заземляющим контактом применяются для ручного инструмента, прожекторов, временного освещения. По сути, это та же стандартная схема, что и в бытовых удлинителях, но исполнение промышленное — с блокировкой от случайного извлечения под нагрузкой и усиленным контактным узлом.

Вот и ещё одна деталь: угол ввода кабеля. Прямые вилки неудобны у стен и в стеснённых условиях — там нужен угловой вариант на 90 градусов. В большинстве случаев именно они и установлены на передвижных распределительных щитах стройплощадок.

Правила подключения: как не наделать ошибок

Стоит заранее разобрать несколько ключевых правил, чтобы потом не разбирать аварию. Во-первых, сечение кабеля должно соответствовать номинальному току разъёма — это очевидно, но про это постоянно забывают. Разъём на 32А с кабелем 2,5 кв.мм — это прямой путь к перегреву и оплавлению корпуса.

Во-вторых, момент затяжки зажимных винтов. Слабо затянутый контакт греется, образует оксидную плёнку на меди, переходное сопротивление растёт — и через несколько месяцев имеем горелый разъём. Как правило, производители указывают момент затяжки в Н·м прямо в инструкции, но её мало кто читает.

В-третьих — заземляющий проводник. Он подключается первым и отключается последним. Опять же, это не просто правило ПУЭ, это физика: при случайном разрыве цепи заземления под нагрузкой корпус оборудования оказывается под потенциалом, и человек, коснувшийся его, получает удар током. Лично я всегда проверяю этот момент при приёмке смонтированных щитов.

Также не рекомендую использовать разъёмы без фиксирующей гайки кабельного ввода — так называемого сальника. Без него кабель болтается, жилы испытывают механические нагрузки в месте подключения, со временем обламываются прямо у зажима. Это один из самых эффективных способов выйти из строя самому надёжному разъёму.

Особенности эксплуатации на стройке и в производственных условиях

На данный момент на строительных объектах самая распространённая проблема — это использование разъёмов не по классу защиты. Допустим, в сырых подвалах стоят IP44, которые заливает при дождях. Или в деревообрабатывающих цехах применяют стандартные разъёмы без защиты от пыли — опилки забиваются внутрь и создают токопроводящие мостики между контактами.

Так вот, для пыльных помещений (деревообработка, зерновые склады, цементные производства) минимум — IP54, а в зонах с взрывоопасной пылью нужны разъёмы во взрывозащищённом исполнении с маркировкой Ex. Это уже совсем другая ценовая категория и другие требования к монтажу.

В принципе, каучуковые разъёмы в условиях химических производств тоже нужно выбирать внимательно: натуральный каучук стоек к воде и слабым кислотам, но не к нефтепродуктам и агрессивным растворителям. Там нужен неопрен или полихлоропрен — они маслостойкие.

Вопросы и ответы

Можно ли использовать пластиковый разъём на улице зимой?

В принципе, можно при температурах не ниже минус двадцати, если корпус из морозостойкого полиамида. Но для сибирского климата я бы рекомендовал каучуковое исполнение — оно надёжнее при резких перепадах и механических воздействиях на морозе.

Чем отличается IP44 от IP55?

IP44 — защита от брызг с любого направления, IP55 — уже защита от водяных струй под давлением. Для стройплощадок на открытом воздухе IP44 недостаточно при дожде, нужен минимум IP55 или IP65.

Обязательно ли заземление в трёхфазном разъёме?

Да, обязательно. Заземляющий контакт обеспечивает защитное отключение при пробое изоляции на корпус. Без него при повреждении кабеля всё подключённое оборудование окажется под опасным потенциалом. Это требование ПУЭ и элементарная техника безопасности.

Что делать, если разъём греется при работе?

Первым делом — отключить нагрузку. Причин нагрева обычно три: слабо затянутые контактные зажимы, превышение допустимого тока или окисление контактов. Разобрать, проверить момент затяжки, осмотреть контакты на наличие нагара. Если нагар есть — зачистить мелкой наждачкой или специальной пастой, собрать и снова подтянуть. Если проблема повторяется — скорее всего, сечение кабеля не соответствует нагрузке.

Какой разъём выбрать для подключения сварочного аппарата на стройке?

Для профессионального сварочного поста на 380В нужен пятиконтактный разъём на 32А или 63А (зависит от мощности аппарата) в исполнении не ниже IP44, а на открытой площадке — IP54. Корпус желательно каучуковый, кабельный ввод с надёжным сальником. На первом этапе уточните у производителя сварочника потребляемый ток — от этого отталкивайтесь при выборе номинала разъёма.
